Frequenzimetro 50 Mhz con Pic

Frequenzimetro con Pic 50 Mhz + provaquarzi

Ecco la descrizione di un piccolo e valido frequenzimetro.
Grazie al Kit la sua costruzione è di semplicissima esecuzione, I componenti sono davvero pochissimi.
scarica quì il manuale con schema elettrico e caratteristiche :
https://drive.google.com/file/d/0B0TCpezypCH3YXp1ZjFMMk83eWM/view?usp=sharing

Tensione massima in ingresso <= 5V
Frequenza 0 - < 50 Mhz
tensione alimentazione  5 - 9 V

lo trovi nel mio negozio eBay

Ora le foto della realizzazione

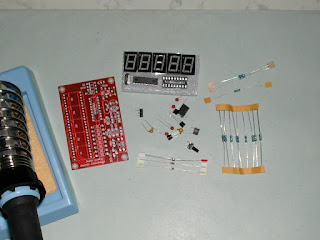

I pochissimi componenti

Durante il montaggio

Il lavoro ultimato,  e quarzo da 10,7 Mhz sotto test ..... ho regolato
il frequenzimetro su esso ma è errato ...... poi vi dico il perchè :-)

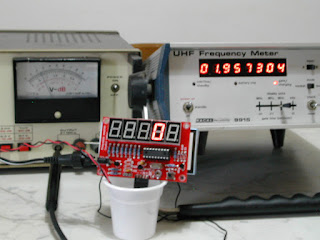

Strumentazione usata per la prova di sensibilità

A lavoro ultimato ho provveduto a verificare la sensibilità dell'oggettino rispetto ad un frequenzimetro Racal di buona qualità ..... non son potuta andare oltre perchè non ho molta strumentazione.

1) Generatore di funzioni Unaohm fino a due Mhz , settato a 3V fondo scala su 150 Ohm requenza 1,957 Mhz

2) Frequenzimetro Racal Dana ingresso "B" 1 Mohm

Generatore a 0,5V  i frequenzimetri non leggono

Generatore a 0,8V il Racal legge

Generatore ad 1,3V  legge anche il Kit

Dai test si evince che non è molto "sordo" , una sensibilità di 1,3V non è affatto insufficiente a leggere la frequenza di un VFO autocostruito.

Vedete che ci sono circa 170Hz di errore? ...... come dicevo più sopra nella didascalia della seconda foto , ho tarato il frequenzimetro sul provaquarzi ......
1) non ho tenuto conto che dopo i 10 Mhz non leggo le centinaia di Hz
2) non ho pensato che i condensatori presenti nel circuito provaquarzi apporta modifica alla frequenza del quarzo.
